[MODBUS] Function Code 01 : Read Coil Status

1 비트 상태를 읽어올 수 있는 펑션코드입니다. 다음은 DIDC8 의 슬레이브 어드레스( ID) 3 번의 채널 0~7 를 읽어오는 예제입니다.

16진수를 0x?? 식으로 표기하였습니다.

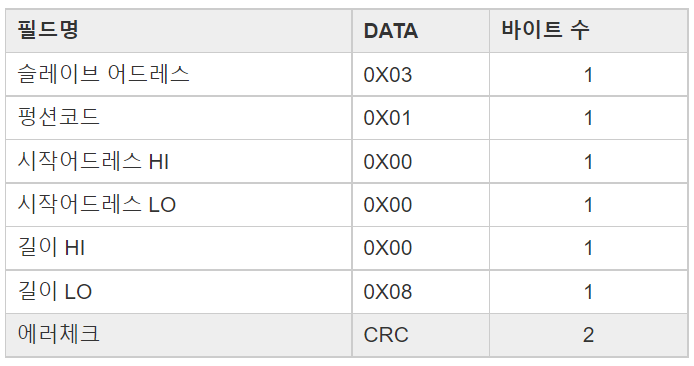

Query:

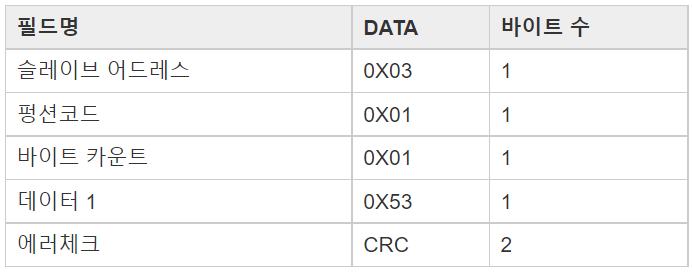

이에 대한 응답은 아래와 같습니다.

비트정보 8 개를 읽어서 한 개의 바이트로 구성한 다음 반환해줍니다..

각 모듈의 전면부에 있는 ID 라고 적힌 로터리 스위치를 “슬레이브 어드레스”로 사용하시면 됩니다.
